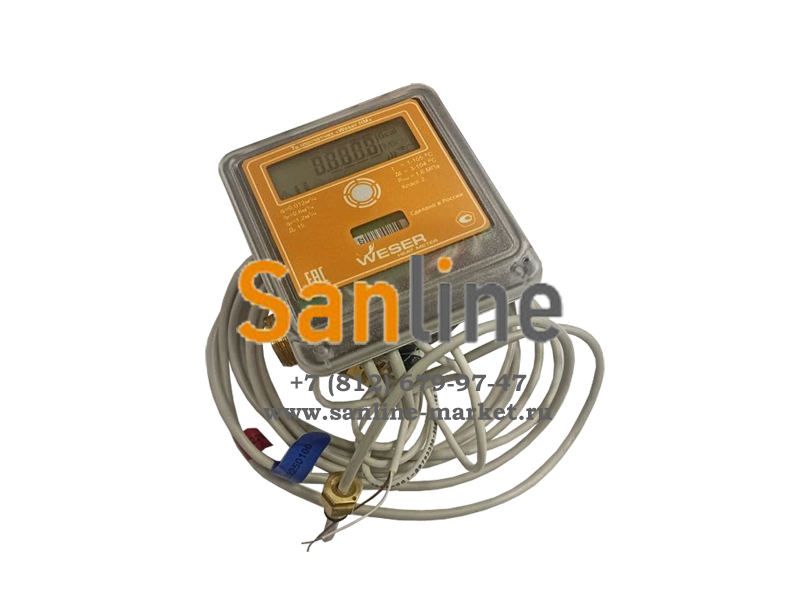

Теплосчетчик WESER ду15 qp=0.6 НА ПОДАЧУ M-bus PW15-106.1

Теплосчетчик WESER ДУ15 qp=0.6 НА ПОДАЧУ M-bus PW15-106.1

Механические квартирные теплосчетчики “Weser Heat Meter“ предназначены для измерения и регистрации количества тепловой энергии, расхода и других параметров теплоносителя в закрытых системах отопления. Теплосчетчик используется как средство коммерческого учета тепловой энергии в квартирах, индивидуальных жилых домах и прочих помещениях, где расход теплоносителя находится в рамках диапазона расходов теплосчетчика.

Теплосчетчик измеряет, вычисляет и отображает на индикаторе следующие параметры:

• тепловую энергию, (Гкал);
• объем теплоносителя, (м3);
• температуру теплоносителя в подающем и обратном трубопроводах, (ºС);
• разность температур в подающем и обратном трубопроводах, (ºС);
• мгновенный расход теплоносителя, (м3/ч);
• мгновенную тепловую мощность, (Гкал/ч);
• дату и время;
• объем воды, измеренный счетчиками с импульсным выходом, подключенными к дополнительным счетным входам (м3);
• сетевой адрес;
• коды ошибок.

Теплосчетчик имеет энергонезависимую память, в которой регистрируются значения тепловой энергии и параметры теплопотребления (средние температуры за интервал времени, объем теплоносителя за интервал времени). Глубина архива 36 месяцев. По протоколу M-Bus возможно считывание месячного архива глубиной 24 записи.

Устройство и работа теплосчетчика

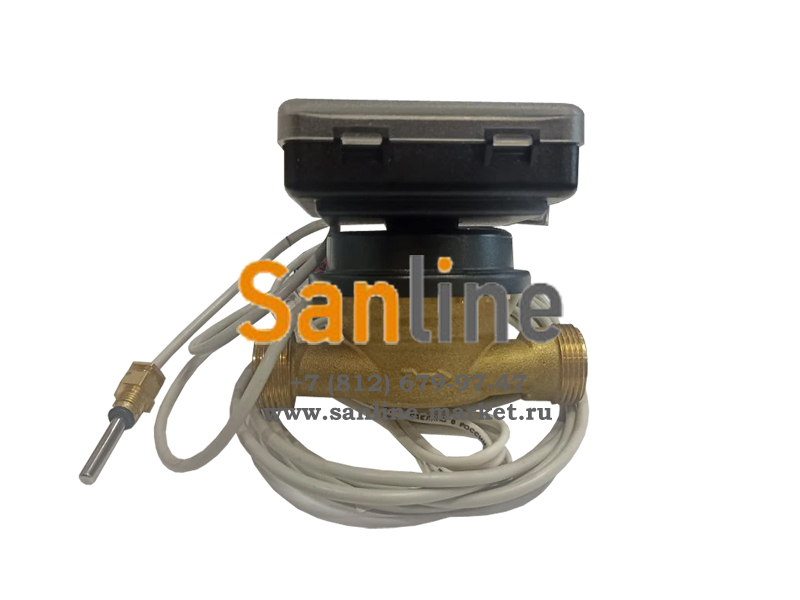

Теплосчетчик включает в себя преобразователь расхода, вычислитель и пару термопреобразователей сопротивления.

Датчик расхода
Принцип работы датчика расхода основан на вращении крыльчатки под воздействием потока воды. Причем, для повышения чувствительности и увеличения оборотов крыльчатки поток закручивается специальной вставкой. Вращение крыльчатки воспринимается емкостным датчиком.

Датчик температуры
Комплект датчиков температуры — подобранная пара терморезисторов платиновых с омическим сопротивлением 1000 Ом (Pt1000).

Вычислитель

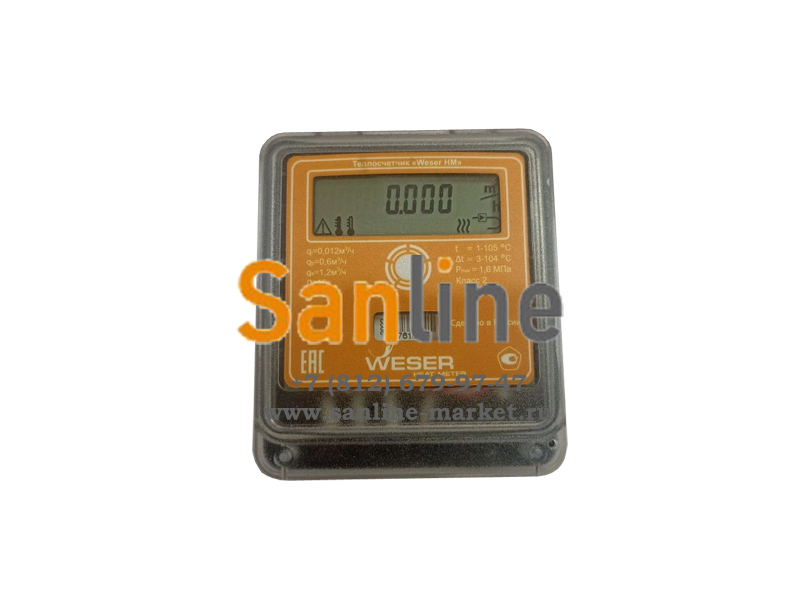

Вычислитель представляет собой микропроцессорное устройство, предназначенное для преобразования по определенному алгоритму сигналов, поступающих с датчика расхода и датчиков температуры. Для подсчета потребленной тепловой энергии в единицу времени (месяц/год) тепловычислитель генерирует внутреннюю дату из рабочих электронных часов. Конструктивно вычислитель выполнен в виде блока, заключенного в пластмассовый корпус, который устанавливается на крышку датчика расхода. Накопленная информация о потребленной тепловой энергии считывается визуально, а также может быть передана на вторичные приборы регистрации с помощью импульсного выхода или M-bus, информация отображается на 8-ми разрядном ЖКИ.
